Protokollkonverter IXXAT PC CAN Interfaces

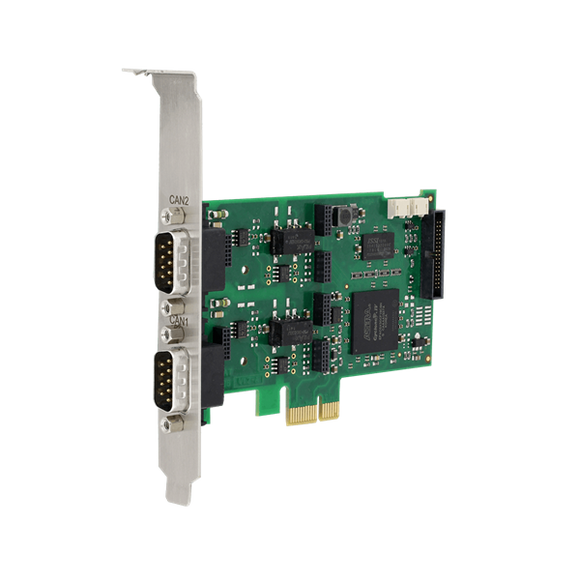

PC CAN Interfaces von HMS ermöglichen den Zugriff von PC-Anwendungen auf CAN mit einer einzigartigen Vielfalt an unterschiedlichen PC-Schnittstellenstandards. Aus dieser Auswahl kann der Kunde das optimale PC CAN Interface hinsichtlich der Anwendung, dem Leistungsbedarf oder den angestrebten Stückkosten selektieren.

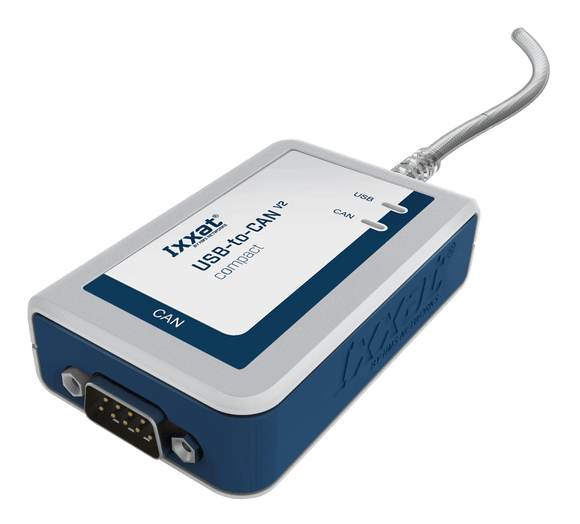

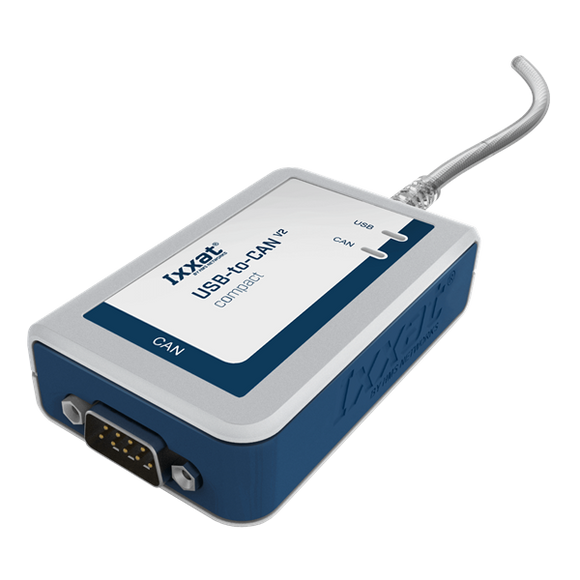

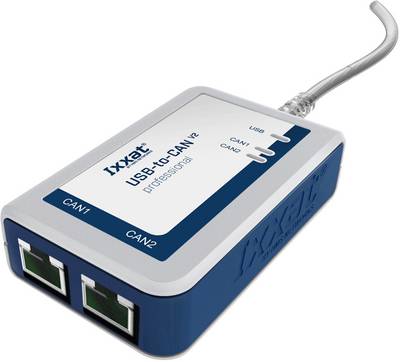

USB-to-CAN V2
2x CAN (High-/Low-Speed), LIN
Mit bis zu zwei CAN High-Speed-Kanälen, einem CAN Low-Speed-Kanal und einem LIN-Kanal werden je nach Geräte-Variante verschiedenste Anwendungsbereiche durch das USB-to-CAN V2 abgedeckt, sowohl im industriellen als auch im Automotive-Bereich.

Leistungsmerkmale und Vorteile

  • Kostengünstig und äußerst vielseitig
  • Einheitliche Treiber-Schnittstelle für den einfachen Wechsel des PC-Schnittstellentyps • Für Industrie- und Automobilanwendungen
  • Galvanische Trennung optional

Technische Daten:

  • PC-Businterface: USB 2.0, Hi-Speed
  • Mikrocontroller: 32-Bit
  • CAN-Controller: Intern; CAN 2.0 A/B
  • CAN-Baudraten: 10 kBit/s ... 1 Mbit/s
  • CAN-High-Speed Transceiver: TI SN65HVD251D
  • CAN-Lowspeed Transceiver: TJA1055T
  • LIN-Transceiver: TJA1020
  • LIN-Protokoll: V1.3 & V2.0
  • LIN Baudrate: max 20 kBaud
  • Galvanische Entkopplung: optional, 1kV, 1 Sek.
  • Stromversorgung: 5V, max. 500mA über USB-Anschluss
  • Temperaturbereich: -20°C ... 70°C
  • Feldbusanschluss: Nach CiA 303-1
  • Zertifizierung: CE, EN 55022:2010, EN61000-6-1:2007
