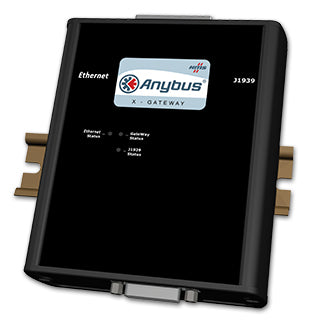

Anybus X-Gateway AB7665 EtherNet/IP / EtherNet Modbus TCP Slave-J1939 Slave
Melden Sie hier Ihr Kundenkonto an, um bei AIONA online bestellen zu können.
Mit dem Anybus X-gateway können Sie Daten eines J1939-Netzwerks für Nutzfahrzeuge von einem Ethernet-basierten SPS-System oder Gerät aus überwachen und steuern. Das Gateway unterstützt die Protokolle EtherNet/IP und Modbus-TCP.
SCHNELLE E/A-DATENÜBERTRAGUNG ZWISCHEN ZWEI NETZWERKEN
Daten der J1939-Nachrichten werden E/A-Tabellen zugeordnet, so dass sie für das Ethernet-Netzwerk zugänglich sind. Im EtherNet/IP-Netzwerk ist das X-gateway ein Adapter, so dass J1939-Daten (E/A oder Explicit Messages) an den Scanner des EtherNet/IP-Netzwerks übertragen werden können. Im Modbus-TCP ist das Gateway ein Server, so dass die J1939-Daten als Modbus-Register von einem Modbus-TCP Client adressiert werden können.
EINFACHE INBETRIEBNAHME - KEINE PROGRAMMIERUNG ERFORDERLICH
HMS stellt für das X-gateway ein kostenloses Windows-basiertes Konfigurations-Tool (BWConfig) zur Verfügung. Diese PC-basierte Software ermöglicht es Anwendern, J1939-Parameterdaten (PGN) einem Speicherbereich zuzuordnen, der über die Ethernet-Schnittstelle des Gateways adressierbar ist.
Bei der Konfiguration wird eine E/A-Tabelle mit ausgewählten J1939 PGNs erstellt, die jeweils aus dem J1939-Netzwerk gelesen oder geschrieben werden. Das Konfigurations-Tool BWConfig ordnet die E/A-Tabelle einem Adressbereich zu, der für die Ethernet-Schnittstelle des Gateways zugänglich ist.
