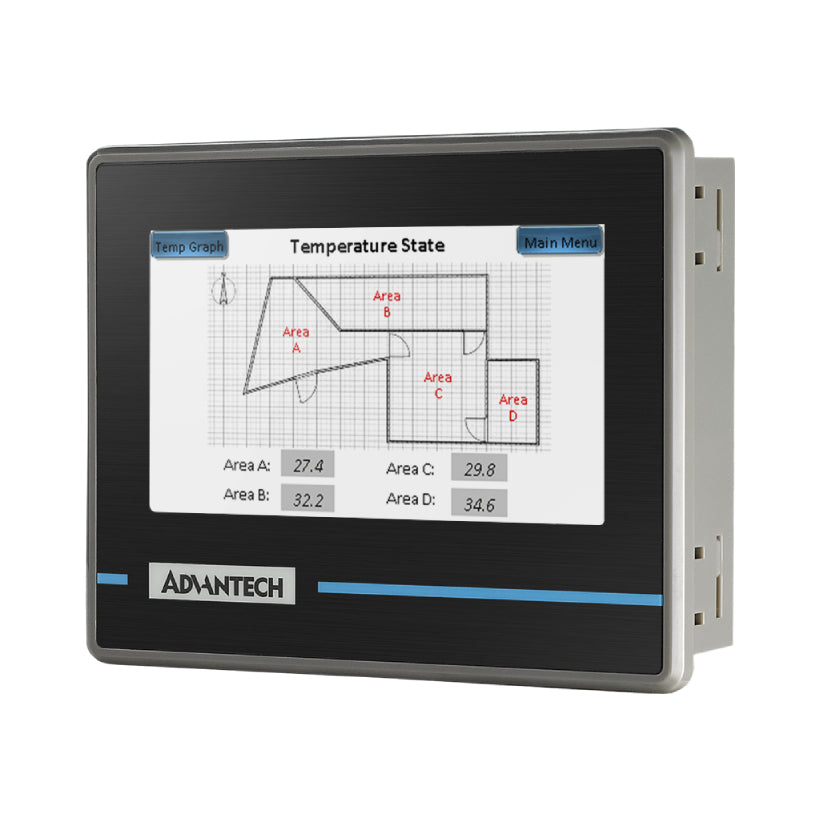

WOP-204K

WOP-204K



CPU: RISC ARM9 300MHz 32bits

Backup Memory: 128KB

Backup Battery: Type/Voltage/ Capacity/ Working Memory: Manganese dioxide-Li/Organic Electrolyte, 3V, 650mAh

Storage: 128m NAND Flash

Application Software
Operation System HMI RTOS, HMINavi Designer V4.0
Runtime Max SIze 65MB (in NAND Flash)
Data Logger Max Size 65MB (in NAND Flash)
Max Programming Screen 7999 Pages
Display

Max Macro Commands





Type: WQVGA (16:9) TFT LCD

Size: 4,3"

Max. Resolution

480 x 272

Max. Colors

65,536 colors (16bit)

Luminance (cd/m2)

400

Backlight Life (hr)

LED, 20,000



Touchscreen: 4 wires Analog resistive

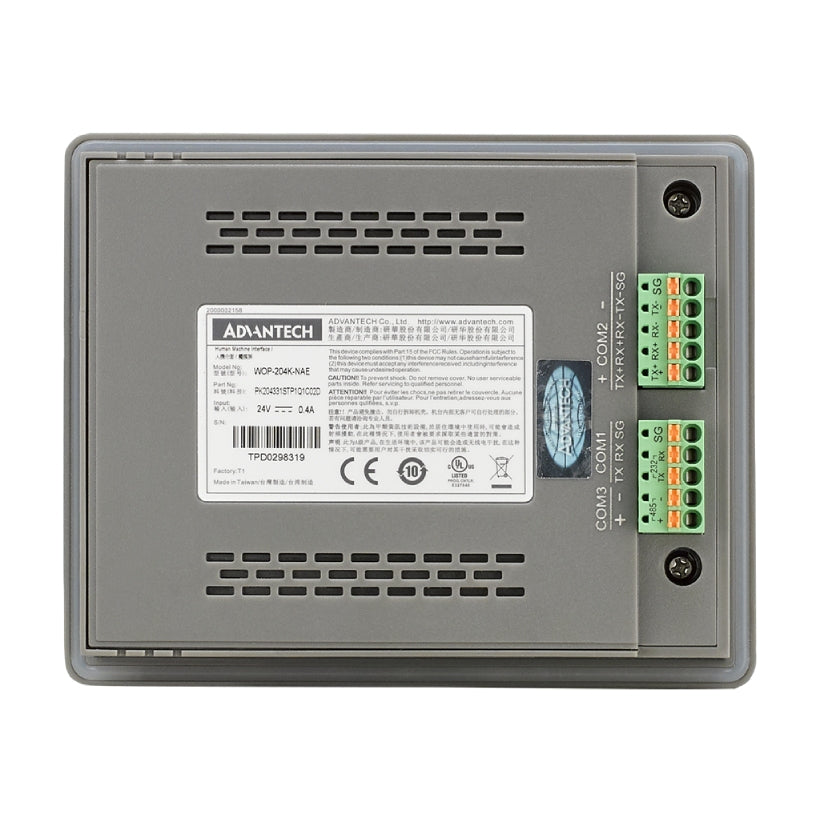

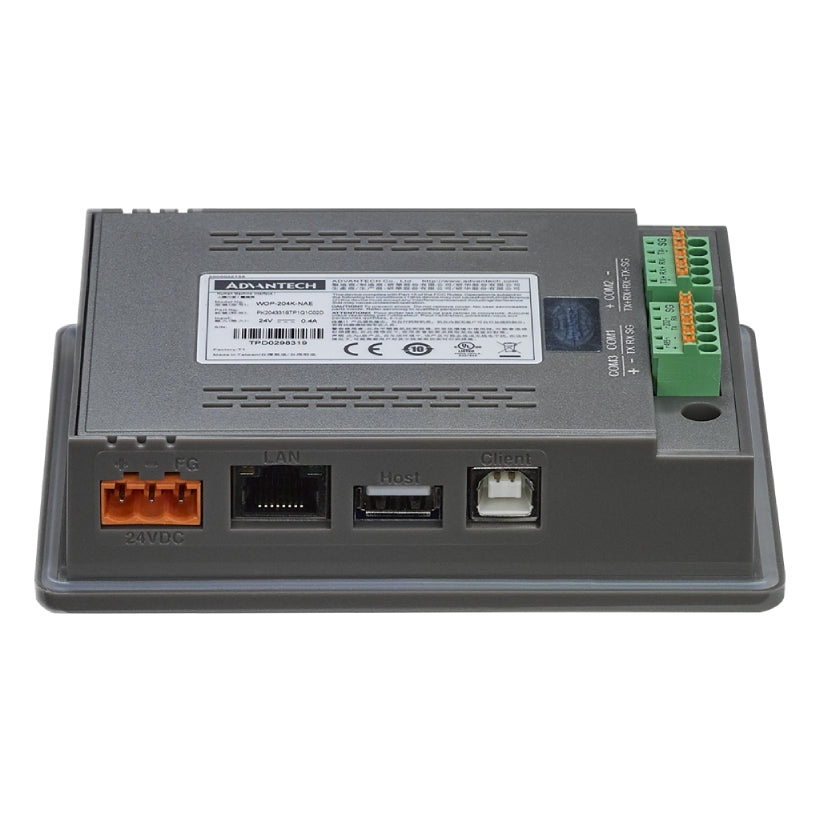

 Communication Interface
COM1  RS-232 (5-Pin Terminal)
COM2 RS-422/485 (5-Pin Terminal)
COM3 RS-485 (5-Pin Terminal)
COM4  -
COM5 -
 I/OS

Ethernet (RJ45)

USB Client

 10/100-BaseT

Yes

USB Host

Yes

Micro-SD Slot

-

Power Isolation

Yes



Power Supply Voltage: 24VDC+/- 10

Power Consumption: 10W

Dimension W x H x D (mm): 129 x 103 x 33

Cut-out Dimension W x H (mm): 118.5 x 92.5 mm

Front Panel thickness (mm): 5 mm

Enclosure: PC

Net Weight

 Reliability Certification

Operating Temperature

Storage Temperature

0.23 kg (0.51 Ibs)

-10 ∼ 60º (14 ∼ 140ºF)

-20 ∼ 70º (4 ∼ 158ºF)

Humidity

95% RH @ 40ºC

Shock Vibration

Ingress Protection

∼ 500Hz (X, Y, Z, direction, 1Grms, 1hour per axis)

Front panel: IP66

CE

EN61000-6-2, ENG61000-6-4

EMI

FCC Part 15 Class A

UL

UL61010





HMI Touch Panels – WOP-200K Serie

Die WOP-200K Linie ist die brandneue und verbesserte Nachfolge-Serie der erfolgreichen und bewährten WOP-2000T Operator Panels. Mit den neuen ARM9 - 300 Mhz CPUs, 64MB RAM und 128 MByte Flash-Speicher verfügen die WOPs über LCDs von 4,3 bis 15“ Zoll und eignen sich für Anwendungen mit SPSen, Antriebssteuerungen, Invertern, Sensoren u.v.m. Dank vieler Kommunikationsschnittstellen wie RS-232/422/485, Ethernet und USB kann die WOP-Serie einfach mit einer Vielzahl an Geräten verbunden werden. Die Panels sind kompatibel mit VIPA Steuerungen und allen SIMATIC® S7-CPUs mit Kommunikationsmöglichkeiten über S7-MPI, S7TCP, S7-1200 und zu über 250 anderen auf dem Markt verbreiteten Steuerungen. Zusammen mit den Geräten wird kostenlos die WebAccess HMI-Designer 2.1 Entwicklungssoftware ausgeliefert.
